一．設備用途

該設備適用於電工電子產品、汽車摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸的性能

二、符合標準：GB 4208-2008、GB/T 2423.37-2008、IEC60529、ISO 20653、等相關標準。

三、本機結構及設計原理：

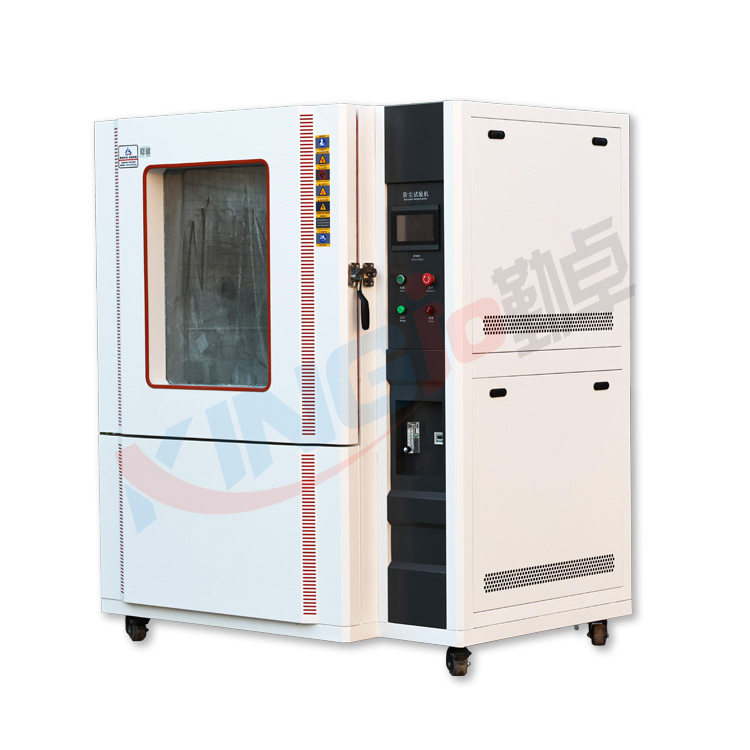

該設備外箱采用A3優質碳鋼板焊接噴塗，內膽采用為優質不鏽鋼板，外型整體美觀大方。箱門中間設有大麵積觀察窗加手動刮塵裝置，可以方便在試驗過程中清晰地看到試件的試驗情況。

設備的主要控製儀采用智能數顯控製儀，該設備主要控製儀采用智能數顯溫度控製儀，人性化設計的操作方法，易學易用，並且不同功能檔次的儀表操作相互兼容。輸入采用數字校正係統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。具備位式調節和AI人工智能調節功能，0.2級精度，多種報警模式。設備具有定時功能。設備加熱采用不鏽鋼翅片加熱管。

設計一錐形漏鬥，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏鬥的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而複始。

整個設備的吹塵周期、振動周期均（jun1）可調，並配有總試驗的定時器。

*的風道設計，保證箱體產生非層流的垂直循環氣流

箱體：密封良好, 有效防止灰塵泄露，並配同步協振裝置，防止箱體壁累積灰塵；內箱附灰塵濃度均勻器以及熱線式抗靜電吸附粉塵幹燥裝置，並采用全透式觀察窗加粉塵刮除器。

插座：箱內設有防塵插座。

移動：箱體底部配活動輪，可自由移動並有固定裝置。

四、技術參數：

1、型號 ：QZSC-SC1000-LA2

2、工作室尺寸：1000×1000×1000mm(深×寬×高)

3、外箱尺寸：1180*1550M*1950M(深×寬×高)

4、大門：單開門1200X1200（上麵有觀察窗口配有LED燈）。

5、內箱：采用SUS201鏡麵板，配有隔塵板

6、 溫度範圍： RT+10℃～60℃（加熱烤塵係統）；

7、樣品架載重量≤50KG

8、濕度範圍：≤85%RH；

9、氣流速度：不超過2m/s

10、粉塵濃度： 2～4kg/m³；

11、粉塵規格： 能通過篩孔為75um,金屬絲直徑為50um的方孔幹燥滑石粉；

12、振擊時間：1S-999H可調；

13、吹塵時間：1S-999H可調；

14、粉塵除濕：電加熱除濕；

15、試驗品壓力差：A 低於大氣壓1.98KPa 或 B無壓力差

16、配有低於氣壓測試的抽氣及顯示測量係統；

17、運行方式：程序方式；

18、控製係統：嵌入式大屏液晶觸摸屏

19、引線孔：φ50 mm；帶密封膠堵。

20、室體采用不鏽鋼製作。

21、安全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機並切斷電源。

22、空載時要有溫濕度檢測係統，並帶有顯示功能。

23、電源：AC380V±10%，50Hz±5%，三相四線製+接地線。

24、功率：2.5KW

五、控製係統

1、PLC及觸摸屏智能控製係統（LM）：采用7" LCD 畫麵,屏幕觸控式，觸控式設定、數字直接顯示,所有條件*由微電腦自動鎖定; PLC複合人機界麵控製。可試驗各組程序，每組中又可任意設定所需的動作。可直接輸入、顯示、控製溫度，可顯示、設定試驗參數、程序曲線、工作時間、加熱器、吹塵風機、粉塵振動、風機的工作狀態。於運轉中若有出現各種故障訊號,皆會以文字記錄、顯示,以方便維修。

2、PT100測試傳感器：溫度傳感器分辨率 0.1℃，溫度範圍15~35℃ 傳感器1隻並帶有顯示功能。

3、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

4、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低於大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

5、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。

6、儀器應有緊急急停裝置，以確保試驗異常時的安全。

7、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，並且接地避免靜電積累。

8、應有試驗後粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。

六、安全保護裝置

1、設備運行指示燈：聲光報警器。

2、電源超載、短路保護

3、 接地保護

4、 超溫保護

5、 為保護設備，所有報警均會自動切斷電源，並發出聲訊提示。

備注：本裝置不能滿足GJB150中有風源的砂塵試驗。
