板式換熱器原理

勤卓品牌恒溫恒濕試驗箱，其中的製冷係統環節，會使用到板式換熱器，以完成製冷的效能，今天小編就重點介紹勤卓品牌恒溫恒濕試驗箱的板式換熱器，來讓製冷愛好者學習和探討。

板式換熱器是由帶一定波紋形狀的金屬板片疊裝而成的新型高效換熱器,構造包括墊片、壓緊板（活動端板、固定端板）和框架（上、下導杆，前支柱）組成，板片之間由密封墊片進行密封並導流,分隔出冷/熱兩個流體通道,冷/熱換熱介質分別在各自通道流過,與相隔的板片進行熱量交換，以達到用戶所需溫度。

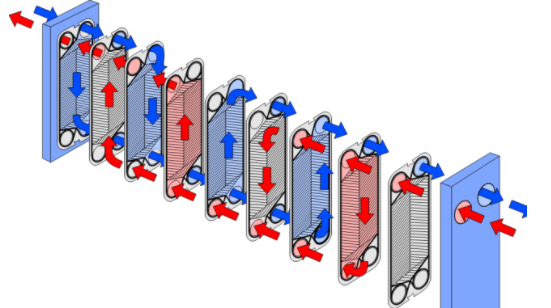

每塊板片四角都有開孔，組裝成板束後形成流體的分配管和匯集管，冷/熱介質熱量交換後，從各自的匯集管回流後循環利用。

總結一句話：板式換熱器是間壁式傳熱。

單流程結構：隻有2塊板片不傳熱－頭尾板。

雙流程結構：每一個流程有3塊板片不傳熱。

板式換熱器分類和結構

板式換熱器是由許多波紋形的傳熱板片，按一定的間隔，通過橡膠墊片壓緊組成的可拆卸的換熱設備。

板式換熱器分類：

一般情況下，我們主要根據結構來區分板式換熱器，也就是根據外形來區分，可分為四大類：

①可拆卸板式換熱器（又叫帶密封墊片的板式換熱器）

②焊接板式換熱器

③螺旋板式換熱器

④板卷式換熱器（又叫蜂窩式換熱器）

其中，焊接板式換熱器又分為：半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釺焊板式換熱器。

板式換熱器特點：

（1）體積小，占地麵積少；

（2）傳熱效率高；

（3）組裝靈活；

（4）金屬消耗量低；

（5）熱損失小；

（6）拆卸、清洗、檢修方便；

（7）板式換熱器缺點是密封周邊較長，容易泄漏，不能承受高壓。

板式換熱器有哪幾部分組成？有什麽作用？

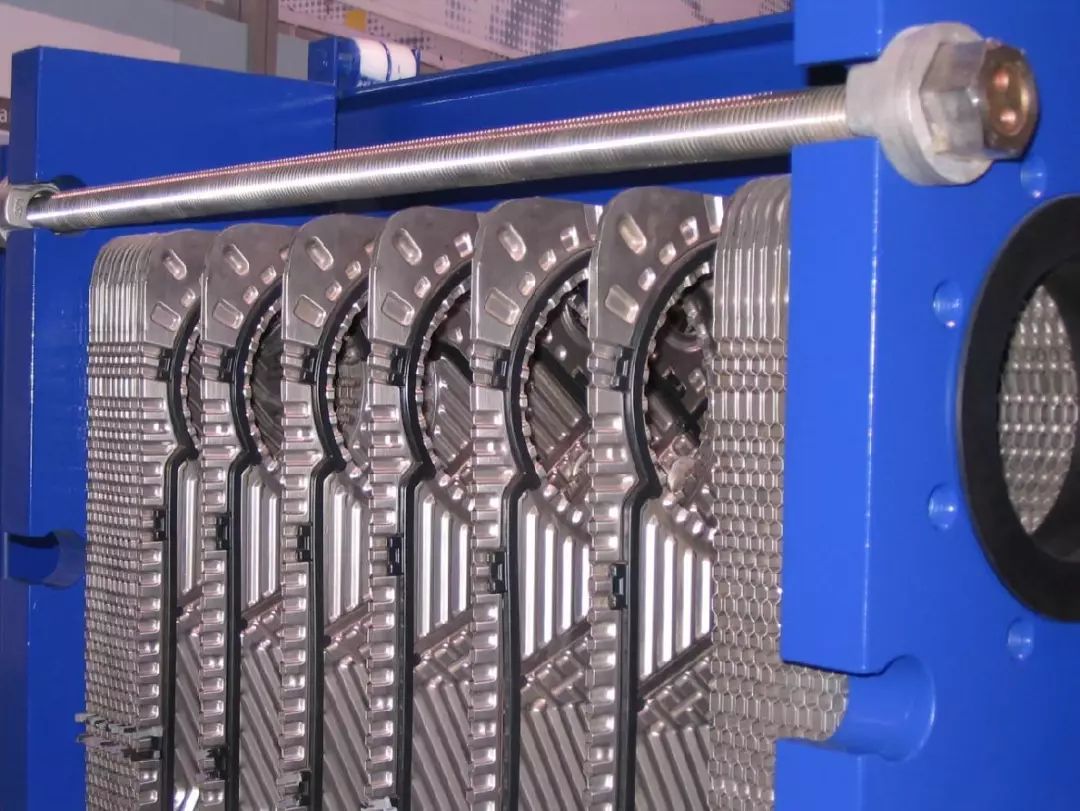

板式換熱器主要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓、支架等組成。

各部件作用如下：

1、傳熱板片

傳熱板片是換熱器主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不鏽鋼和鈦材製作而成。

2、密封墊片

板式換熱器的密封墊片主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。

3、兩端壓板

兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。

4、夾緊螺栓

夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。

5、掛架

主要是支承換熱板片，使其拆卸、清洗、組裝等方便。

如釺焊式板式換熱器的結構構成：

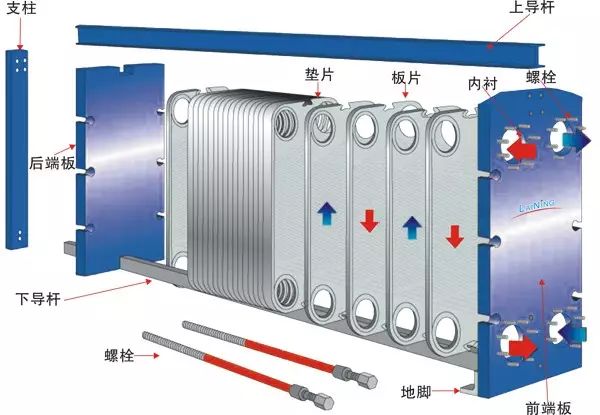

⒈板式換熱器板片和板式換熱器密封墊片

⒉固定壓緊板

⒊活動壓緊板

⒋夾緊螺栓

⒌上導杆

⒍下導杆

⒎後立柱

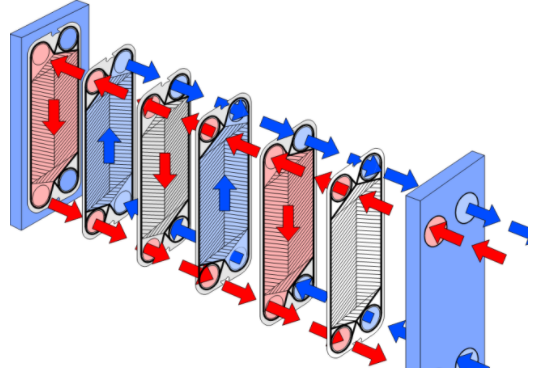

由一組板片疊放成具有通道型式的板片包。兩端分別配置帶有接管的端底板。

整機由真空釺焊而成。相鄰的通道分別流動兩種介質。相鄰通道之間的板片壓製成波紋。型式，以強化兩種介質的熱交換。在製冷用釺焊式板式換熱器中，水流道總是比製冷劑流道多一個。

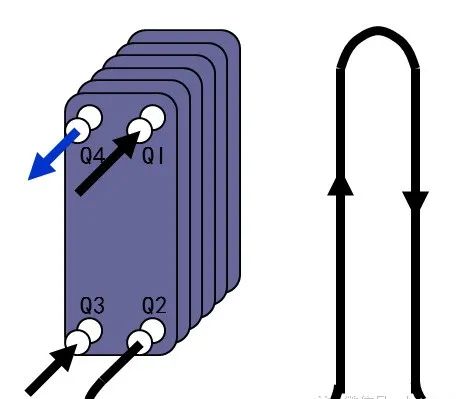

圖示為單邊流，有些換熱器做成對角流，即：Q1和Q3容納一種介質，而Q2和Q4容納另一種介質。

板式換熱器的應用

板式換熱器主要應用以下一些領域：

1.製冷：用作冷凝器和蒸發器。
2.暖通空調：配合鍋爐使用的中間換熱器、高層建築中間換熱器等。
3.化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。
4.冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝冷卻等。
5. 機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。
6.電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。
7.造紙工業：漂白工藝熱回收，加熱洗漿液等。
8.紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。
9.食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。
10.油脂工藝：皂基常壓幹燥，加熱或冷卻各種工藝用液。
11.集中供熱：熱電廠廢熱區域供暖，加熱洗澡用水。
12.其他：石油、醫藥、船舶、海水淡化、地熱利用、太陽能利用。

具體免费AV人体片在线观看可以這麽歸類：

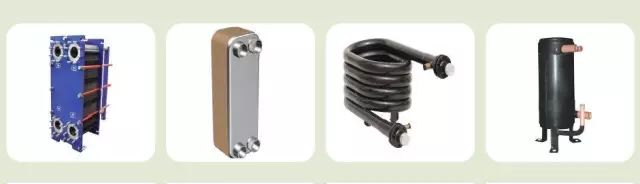

可拆板式換熱器應用領域：船舶海工、電力能源、石油化工、醫藥食品、機械設備、暖通區域；
釺焊板式換熱器應用領域：製冷空調、熱泵熱水、冷凍冷藏、汽車、機械設備；
同軸套管式換熱器應用領域：空調製冷、熱泵熱水；
高效罐式換熱器應用領域：熱泵熱水；

板式換熱器的優缺點

板式換熱器的優點：

1、板式換熱器傳熱係數高

波紋表麵板片主要有三種。突起狀板、渡紋板和人字型板，在供熱領域人字型采用最多。在低流速即0.15～0.85m/s下就能激發湍流流動狀態，而且在板片兩側傳熱係數很高，由數據表明，板式換熱器傳熱係數是列管式的2～4倍，而此時壓降相近。

2、板式換熱器汙垢熱阻小

板式換熱器的板材一般采用不鏽鋼板或鈦板等合金鋼板，一般板厚儀為0.8～0.9mm，由於板壁薄，使板壁的熱阻減小。當然也跟板壁發生強烈的湍流有關，致使換熱器表麵汙垢熱阻小。據美國板式換熱器製造協會（TEMA）標準規定t板式換熱器汙垢熱阻，當用同樣一種介質時，可按列管式換熱器內汙垢熱阻l/5選取。另具一些文獻介紹，板式換熱器汙垢熱阻一般約為0.00012m·℃· htkcal。當設計時，介質是凝結水或蒸汽時，板式換熱器汙垢熱阻為0.O0001m·℃·h/kcal，而列管式換熱器汙垢熱阻則是0.0001，兩者之倒是1：10。

3、板式換熱器汙垢較輕

這是因為板間具有較高的端流，致使汙混雜物懸浮，這時板作為傳熱麵很光滑，即便汙垢沉積掛於板上，因無死角，板材表麵不易腐蝕，這時湍流有助於自身洗滌，衝刷附著板上的汙垢，起剝離作用。同時板間流動，空間小，使介質滯留量少，所以清洗起來簡單方便。

4、板式體積小，因此向周圍環境散失的熱量也較少

據有關文獻報導，一般隻有列管熱損失1/5左右。同時板式占地麵積小，僅為列管式換熱器的1/5～1/10，加上列管式換熱器抽芯管檢修、檢查等，這個數就更小，重量輕，在帶相同的熱負荷時.板式重量隻是列管式的1/4左右，這樣相應地給檢查清洗、保養都帶來方便條件。

5、泄露時容易發現

在板式換熱器發生泄漏對，板式換熱器內的介質是泄漏在外表麵，不是像列管換熱器那樣，發生於一次永與二次水互串，並在一般狀況下不易發覺。

6、操作方便

板式換熱器的起動和停止運行所需要的時間短，操作方便，受到操作管理人員的歡迎。

7、組裝靈活

根據不同的負荷，可把一個流通的板片數和程數相結合起來，所以板式組裝靈活。如果采用中間連接板或中間隔板，可一個台架上裝幾個換熱器，運行不同的負荷，這樣可以減少係統中管線、閥門配件等設備，對降低工程造價，減少占地麵積都有益處。

板式換熱器的缺點

1 ：工作壓力在 2.5MPa以下

板式換熱器是靠墊片進行密封的，密封的周邊很長，而且角孔的兩道密封處的支撐情況較差，墊片得不到足夠的壓緊力，所以目前板式換熱器的最高工作壓力僅為2.5MPa；單板麵積在1㎡以上時，其工作壓力往往低於2.5MPa。

2 ：工作溫度在 250 ℃以下

板式換熱器的工作溫度決定於密封墊片能承受的溫度。用橡膠類彈性墊片時，最高工作溫度在 200 ℃以下；用壓縮石棉絨墊片（Caf）時，最高工作溫度為250- 260 ℃。

3 ：不適用於易堵塞通道的介質的換熱

板式換熱器的板間通道很窄，一般為 3-5mm，當換熱介質中含有較大的固體顆粒或纖維物質，就容易堵塞板間通道。對這種換熱場合，應考慮在入口安裝過濾裝置，或采用再生冷卻係統。

板式換熱器的安裝維護

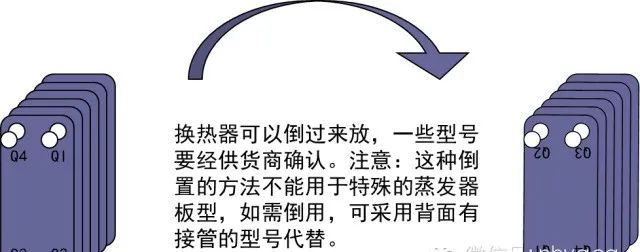

換熱器接管的顛倒放置

換熱器的安裝姿勢

應垂直安裝。

不要采用水平放置形式。

隻有在全麵試驗並作出評估以後才能如下圖示方法安裝。

側邊朝下（圖1）的放置稍好一些，估計用作蒸發器時容量會減少25%，

冷凝器不清楚，但肯定會減低。

傾斜5 ~10°的BPHE可以把容量減少降低到能夠接受的程度（圖2）。

冷凝器的放置方式必須使製冷劑從下麵兩個接管出入，防止液阻塞（圖2）。

蒸發器應將製冷劑接管在上，防止汽阻塞（圖3）。

換熱器的安裝和水側管路布置

不要讓震動和管道的熱膨脹波及到換熱器。可采取：

—在BPHE和支架之間加橡膠墊。

—壓縮機采用減振器。

—直管段較長時，采用波紋管或其它吸振裝置。

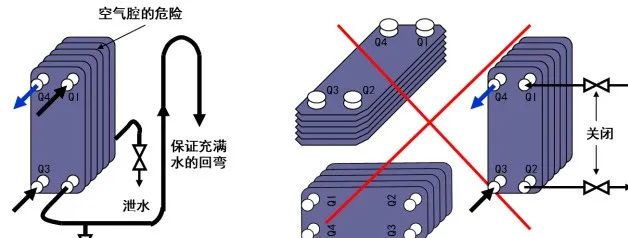

如果水路從上部接管接入並且壓力降較小，低於相應的靜壓差，那麽，水就不會充滿BPHE。換熱器的上部形成空氣腔並阻塞部分傳熱麵。

一個高於進口接管的回彎可以使水充滿BPHE（圖示）。

換熱器的管路焊接

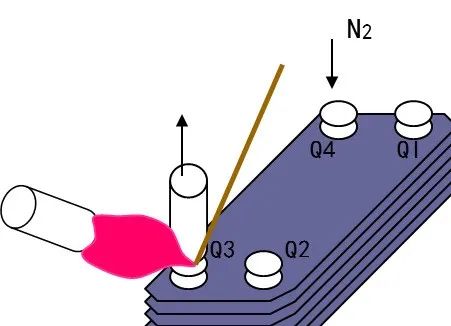

用溶劑對焊接表麵清洗並去除油汙。為避免氧化並冷卻BPHE，將氮氣吹過被焊接的管路。水側管路通水並保持流動。焊接開始前就通水並持續到可以手摸BPHE為止。也可以在接管根部纏繞濕布或不斷用水衝刷焊件。

焊料至少含銀45%，釺焊應在低於650 ℃下進行。任何情況下焊件都不應超過800 ℃。

TIG（鎢極惰性氣體保護電弧焊）焊接和保護氣是放熱量最少的焊接法，應盡量采用。

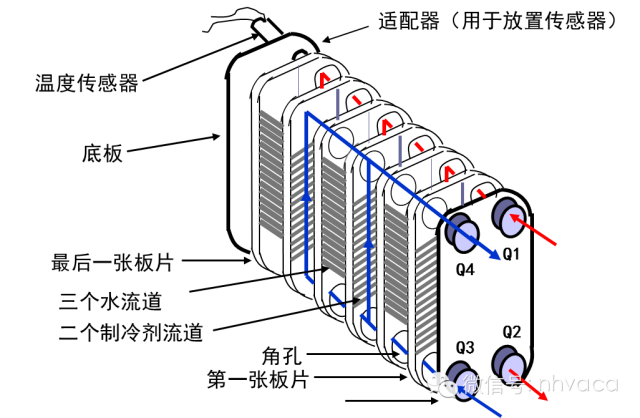

在管口壓降較大時，換熱器的不均勻分布

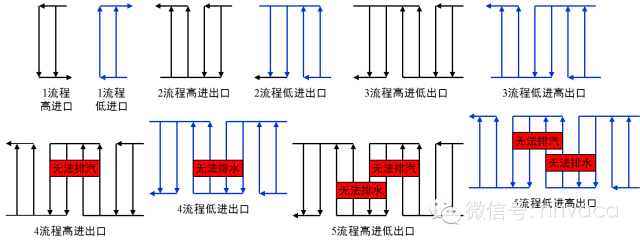

釺焊換熱器排汽和排水（某些流程須配置一些附加接管）

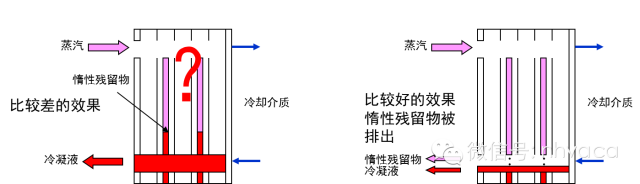

釺焊換熱器用於冷凝器/冷凝液液位（高度）控製的危險

避免在一台冷凝器內使冷凝液進一步過冷，由於K冷凝遠大於K過冷，過冷麵積和冷凝麵積的轉換會引起大的容量變化，結果可能是控製問題並產生震蕩。除此以外惰性氣體還會在冷凝器內被有效分離，並浮在其上部。

冷凝器其他方麵

冷凝器的壓力降

製冷劑通常在強製壓力下運行，該壓力使足夠的壓力降可資利用。

大溫差（小流量）下的允許壓力降比小溫差（大流量）下的允許壓力降高，但溫差不應小於1～2℃。

管口的壓力降應小於20%的總壓力降，否則從第一個到最後一個通道會發生分配不均。

冷凝器的冷凝壓力

應保持盡可能低的設計冷凝壓力，降低冷凝壓力意味著給定製冷量下，減少壓縮機的耗能，或壓縮機耗能一定時，增加製冷量。冷凝溫度與入口水溫之差控製在5～10℃最為合適。

壓縮機運行過程中，應保持壓力不變，當冷卻水溫降低時，冷凝壓力至少不應降低到限定值，如降低過多，熱力膨脹閥就不能有足夠的壓差給出所要求的容量。

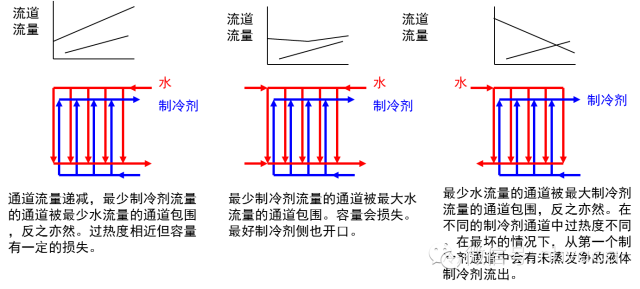

水流方向

由於冷凝器循環的負荷（冷凝量）大於蒸發器循環的負荷（製冷量），所以最好讓冷凝器循環呈逆流（熱泵循環），蒸發器循環呈順流（製冷循環）。

壓力降

從經濟觀點出發，可把壓力降調整到一個合理的值，壓力降小於0.2～0.3MPa時，在釺焊換熱器內不會有侵蝕的危險。流量和壓力降必須同時計算，以便求出最佳值。殼管式或套管式換熱器利於在大流量，低壓力降下工作，而釺焊換熱器則相反。

最佳流量一般是使每米流道長的壓力降大於0.04MPa，且管口壓力降約小於30%的總壓力降。

冷凝器故障診斷

容量不足

查驗流量，溫度和壓力降等參數。判斷什麽現象引起壓力降異常。

檢查水流動受阻，來自儲液器的滿溢，以及異常聲音等，檢查冷凝器外表麵的溫度變化。大溫差有可能是惰性氣體阻塞，或水側阻塞，要不然是製冷劑流動受阻，若不是純水，檢查冷卻流體。若是乙二醇水溶液或類似物，可校核其濃度和/或粘度。濃度太高會削弱傳熱。

檢查冷凝器液體側中汙垢情況和製冷劑側中潤滑油情況，蒸發器和壓縮機是否匹配。檢查壓縮機。在額定壓力下壓縮機是否排出足夠的製冷劑到冷凝器。若排出的比吸入的多，多出的製冷劑不能在冷凝器內冷凝，使容量降低。是否由於壓縮機磨損造成製冷劑的內部泄漏？轉速和電流消耗是否與其容量相一致？

容量低，但冷凝液的過冷度又太大，這意味著冷凝液液位過高，阻塞了冷凝器用於冷凝的加熱表麵。此現象可能是係統中的製冷劑充灌量太多。

不穩定性

儲液器壓力控製閥與冷凝器之間距離大，意味著冷凝液在其液位升高以前不得不充滿冷凝液管，即響應時間長，與此相反，當冷凝器排液時，響應時間短。

檢查各種閥門的力學性能。尤其是膨脹閥，水中的雜質或因磨損而產生的金屬碎屑，很容易阻塞流動並損壞閥門。如果流量減少是由堵塞所造成，其容量同樣要降低。這種被堵塞的閥門會通過其不規則的控製運作和/或異常聲音顯露出來。

釺焊換熱器用於蒸發器

沸騰放熱係數

對於與油互溶的製冷劑，如R22，油會影響沸騰放熱係數，在R22中油的濃度在3～5%範圍內，沸騰放熱係數隨油濃度的增加而增大，超過5%時，沸騰放熱係數又降低。這種影響可用製冷劑-油混合物的表麵張力降低，使更多的汽化核心起作用來加以解釋。油濃度高時製冷劑中油的影響可以忽略，此時混合物粘度加大將起主導作用。

遺憾的是：預測沸騰放熱係數是很困難的（＞9%的誤差）。

幸運的是：上述的機理在工業，尤其在製冷蒸發器中起著次要作用。

在圓形流道中垂直,向上的兩相流流態圖

直接膨脹式蒸發器

製冷劑流入蒸發器進口處已部分汽化,一般對R22入口蒸汽幹度約為25%,製冷劑是飽和狀態,當液體在蒸發器中上升時,壓力降低(壓力降和靜壓的原因).溫度將由進口處降至製冷劑都蒸發的狀態點.蒸汽將開始過熱.過熱度是變化的,對R22一般是5℃。

蒸汽過熱能保護壓機免受液滴(5%的不可壓縮油滴不會導致液擊)蒸發引起的衝擊.並能避免液滴衝走壓機中的油。

按照對液擊敏感高低程度,分壓機類型由高到低依此是:開啟活塞式壓機,螺杆式壓機,對液擊最不敏感的是透平壓機和渦旋式壓機。

過熱度5 ℃可將R22(飽和溫度0 ℃)含有1.8%的液滴蒸發為100%的飽和蒸汽(0℃)。

熱力膨脹閥的選擇和安裝

膨脹閥和蒸發器必須有相同的名義換熱量和過熱度。

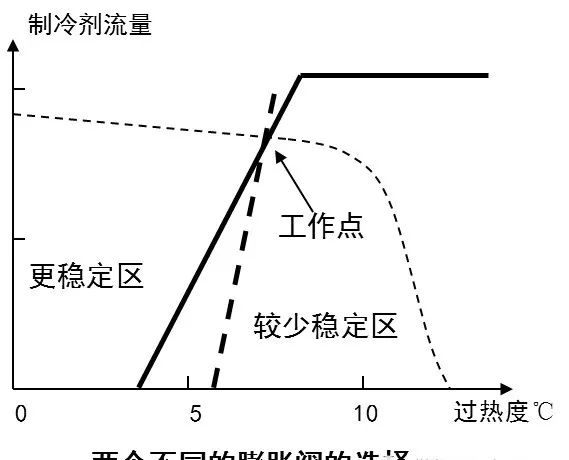

兩隻表麵上相同，而效應不同的閥門，應選擇斜率小的（如圖示）。

萬一有可能發生不穩定的係統，蒸發器應該設計成其過熱度大於5℃的名義過熱度。由於正常設計預量和垢阻，實際設計應該如此。這會增大斜率，但是容量有一定損失。

選擇最大容量小於蒸發器零過熱度容量的閥門，如果震蕩發生，也不會有未蒸發的製冷劑進入壓縮機的危險。

在換熱器中，由於管口速度低，危險在於：通過膨脹閥的氣態和液態製冷劑，可能分離而進入不同的流道。另一方麵，如果管口流速過大，導致管口壓降相對於流道壓降要大，這將導致製冷劑分液不均。

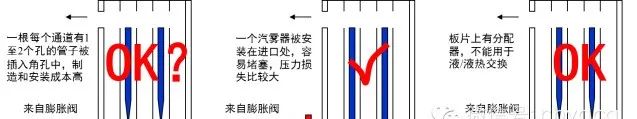

以下的各種改善分液不均的方案都有缺陷，正確安裝的膨脹閥是使其進口管徑盡可能的小（如加裝一個帶有預混器的接管）。特別對低溫製冷，欽寶的分配器是很有效的。其缺點是它很難應用於可逆的係統，即當用作冷凝器時，膨脹閥也應比通常情況稍大。

感溫包禁止安裝在管道底部，防止油的幹擾。

製冷劑會從膨脹閥的填料盒泄露出來，因此液態製冷劑會和蒸汽一起進入壓縮機。一般說明書說明，感溫包應安裝在壓力表的上遊，以免讀數錯誤，但這意味著進入壓縮機的過熱度不正確。因此，如果蒸發器和壓縮機之間有足夠的距離，感溫包要放在壓力表下遊 400～600mm外，液態製冷劑可充分蒸發。感溫包將可測到正確的過熱度。傳壓管必須安裝在感溫包的下遊。

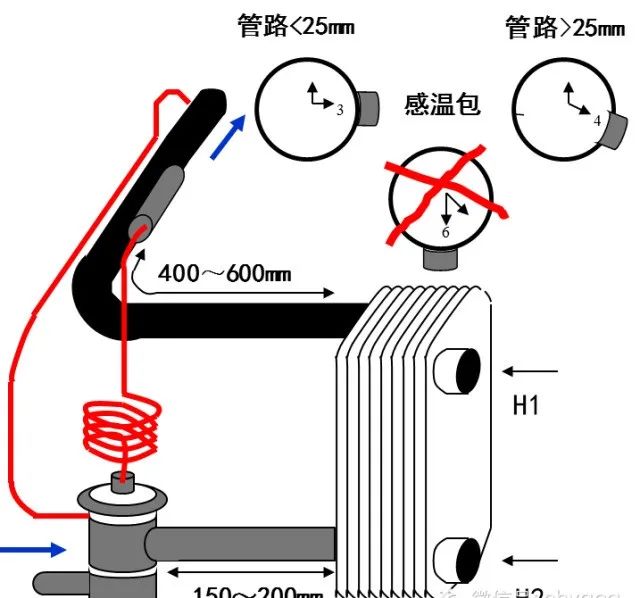

感溫包和傳壓管必須安裝在水平彎頭之後的一段水平管路上，彎頭充作汽液分離器，排除液態製冷劑和油對測量的幹擾。

膨脹閥到蒸發器的管路應平直，並且與閥門出口管徑相同。

如果壓縮機與感溫包和傳壓管之間距離太短，由於膨脹閥沒有時間對負荷作出響應，液態製冷劑有可能進入壓縮機。電磁閥應該盡可能近地安裝於膨脹閥前麵。

蒸發器故障診斷

震蕩（無論多麽謹慎，震蕩都將發生）

改變靜過熱度。將感溫包安裝離蒸發器遠些。震蕩是否僅在低容量下發生？具有非常低的流道流量的蒸發器，有時工作不穩定。冷凝器或儲液器流量是否恒定？其特性參數是否恒定？是否有熱氣旁通控製或凍結保護，它們是否是震蕩的來源？

盡量提高蒸發器中兩種介質的溫差，使膨脹閥曲線移到其斜率小於蒸發器曲線斜率的區域，提供了可允許的誤差。檢查係統的製冷劑充滿度。如不足，儲液器將跑幹，膨脹閥製冷劑流量不規律，這樣給蒸發器穩定性和容量帶來影響。

容量不足

查驗流量，溫度和壓力降等參數。壓力降是否暗示某些不正常？水流動受阻或油過多。在不同位置交換使用溫度計。小溫差很容易被不正確的溫度計所掩蓋。檢查蒸發器外表麵的溫度變化。大溫差有可能是水側或製冷劑側分液不均。通過溫度和流量的各種組合，雙檢傳熱。

檢查加熱流體。若是乙二醇水溶液或類似物，可校核其濃度和/或粘度。濃度太高會削弱傳熱，太低容易凍結。檢查冰的形成。冰將損害傳熱，實際出口溫度將升高。檢查蒸發器液體側中汙垢情況和製冷劑側中油垢情況。

冷凝器和壓縮機是否匹配，製冷劑中是否有水。在膨脹閥處水將變成冰，從而阻塞製冷劑流動。檢查冷凝器壓力。如果壓力太低，沒有足夠的壓力驅動製冷劑流過膨脹閥。

不穩定因素。它將導致容量降低。檢查過熱度，如果大於設計值，說明蒸發器應能蒸發比實際更多的製冷劑，即增大容量。可能由於太小的閥門，管道阻礙物，過濾器過髒，結冰，儲液器跑幹等等。由此蒸發器不能蒸發超過其進入量更多的製冷劑，並且進入量太少，致使容量太低。如果針對已被調好過熱度，膨脹閥不能給予所需的容量，且靜裝配過熱度設置小，係統將不可能提供更多製冷劑。

將感溫包卸下，讓其加熱。感溫包溫度升高迫使膨脹閥達到最大容量值，看看容量增加了嗎？製冷劑不斷從有故障的熱氣旁通閥漏出。於是，降低了容量。檢查膨脹閥的進口溫度。如果具有相當高的過冷度，如裝有回熱器，相比於在冷凝壓力下進入膨脹閥，有較少的液體蒸發。較低蒸汽幹度降低傳熱係數。因此容量減少。

製冷劑側的汙垢

產生原因

油（在傳熱麵上產生絕熱的油膜）。

油分解的產物（在壓縮機中被加熱到超過油的分解溫度）。

磨損和破裂（壓縮機的磨損，對傳熱不一定有害）。

水（油和水以及油的分解物會形成汙垢）

清洗和預防

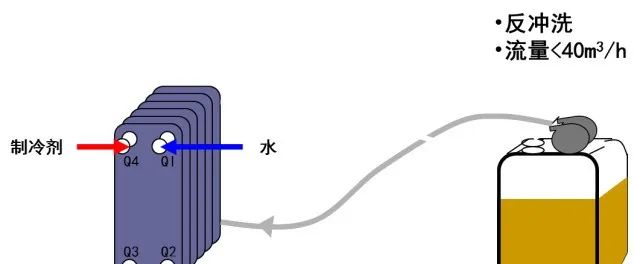

通常不對製冷劑側進行清洗，除非係統被完全堵塞。這種汙垢最可能是油極其分解物。可用一些合適的洗滌劑清洗。

為了保證油在蒸發器中良好地通過，製冷劑蒸汽速度或者剪切應力越大越好。剪切應力正比於單位流道長的壓力降。通常5KPa/m就足夠了。

冷凝器水側的汙垢

水的類型

自來水—水質和水溫都很好。

井水—相當冷且幹淨及較低的微生物含量，但是生成水垢的含鹽（硫化鈣，流化鎂，碳酸鈣及碳酸鎂）濃度有時會相當高。從簡單的過濾到精細的預處理可能是需要的。

由於水溫低，而且一般可獲得的數量很少，所以允許溫升大於冷卻塔水的水溫升，而冷卻塔水的溫升在低流量條件下為10~15℃。

冷卻塔水—冷卻塔水通常比來自同一地區的井水溫度高15~20℃。含鹽量會10倍於補充水。在汙染嚴重地區，會夾帶灰塵和腐蝕性氣體。需要對其進行各種處理。冷卻塔通常設計成約5℃的水溫降。

河水和湖水—鹽濃度通常相當低，但是含有相當數量的固體顆粒。微生物活性（藻類，細菌和真菌）很高，有時會有農藥。預處理是必需的，溫度通常介於井水和冷卻塔水之間。由於環境的原因，其溫升不允許超過10℃。

城市廢水—通常含有天然農藥，特別是自由氨。有時用吹氣法除氨。一般不能用作BPHE的冷凝器的冷卻介質。

鹽水和海水—由於氯離子的腐蝕作用，不能用作BPHE的冷凝器的冷卻介質。

冷凝器水側汙垢的清洗

水側的腐蝕

氯化的水

水中加氯處理（如遊泳池）或海水倒灌,此時氯轉變成氯離子（Cl-)並逐漸遞增，一段時間後，氯離子濃度會增加至在板片上形成坑蝕，腐蝕的發生比下圖所顯示的要低得多。

預防不要在BPHE之前立即放置加氯點，應該盡量遠些。

PH值愈高愈好，至少>7。

在BPHE進口，Cl2<0.5ppm。

水溫50～60℃時，控製Cl-<150ppm，水溫70～80℃時，控製Cl-<100ppm。

氯化鈣和溴化鋰溶液濃縮的氯化鈣溶液在高PH值和低溫（<0℃）時，不腐蝕不鏽鋼。對25%濃度的氯化鈣溶液，316L可用於溫度<80℃，100%濃度時，可用於溫度<20℃。如果用抗腐蝕劑如重鉻酸鹽，對溶液進行處理，它對銅同樣有腐蝕性。當設備停止運行，且使溶液的溫度升高，尤其是使溶液的PH值降低了，比

如不適當地用水清洗後，則會引起金屬點腐蝕。上述性質同樣適用於溴化鋰溶液。

預防金屬點腐蝕是一種很快的過程，對蒸發器內點腐蝕的影響可能是災難性的。僅僅使用抗腐蝕的工業溶液。這種溶液正確地說明，它與銅和不鏽鋼是相容的。

製冷劑側的腐蝕

氫氟氯碳化物（HCFC）的分解產物。在一定條件下，HCFC將分解，氯氟和氫將形成鹽酸和氫氯酸。

HCFCS可能更容易分解，如果氧氣存在，將加速分解。

水的存在。完全幹燥的氫氯酸和氫氟酸無很大的腐蝕性，在水溶液中成為最強的酸。

高溫。<100℃時，危險性很小，但當有催化劑時，分解將加快。鎳，鉻，釩等以及氧化物可以做催化劑。不鏽鋼在焊接時可形成這些氧化物。因此在焊接過程中不容許有氧化過程。

油分解過程中有機酸的形成。當有水存在時會加速。礦物油通常不會有麻煩。一些新型合成油含有非常活躍的雙鍵分子，與水或氧形成有機酸。

氨。幹燥的氨不會對銅腐蝕。由於水份通常是存在的，在氨製冷係統中，不能用銅釺焊換熱器。氨的熱力特性意味著壓縮機排氣溫度較高，有油分解的危險。這可能導致潤滑故障，以及形成無腐蝕性的汙垢。在油分解的過程中形成的酸將被氨中和掉。

焊劑（一般不會進入換熱器）。焊劑化合物能除去金屬表麵的氧化物，形成烈性腐蝕劑。

預防經常檢查幹燥器。

限製壓縮機出口溫度。

檢查過濾器。如果偶然發生堵塞，這可能是油分解物生成的跡象。

在焊接接管時，應用氮氣保護（向接管和設備內吹入氮氣）。

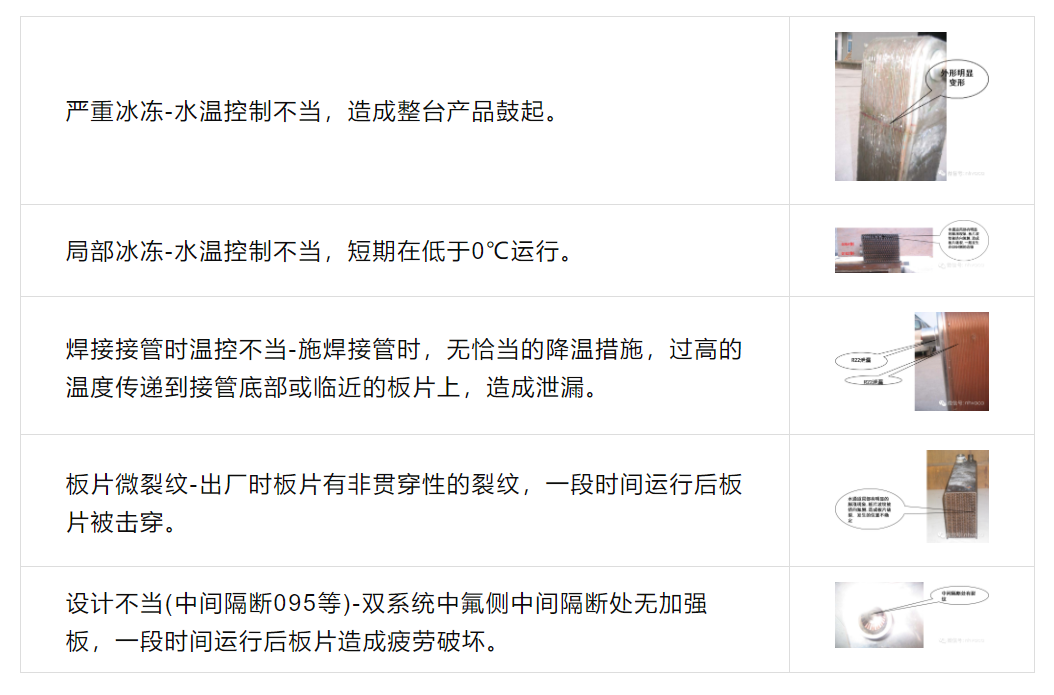

BPHE的泄漏/不同類型的泄漏

泄漏的查找

係統檢查

—檢查停機程序和蒸發溫度。冷凝器中壓力是否得以控製？冬季最大冷凝壓力低會迫使蒸發溫度下降。

—檢查停車和啟動程序和如果熱衝擊可能發生的溫度變化檢查。是否冷流體突然進入較熱的BPHE，或反之亦然？

—檢查來自其它設備的振動。是否有可減力或減振的彎頭或波紋管？

—在並聯壓縮機或BPHE情況下，當一台機組突然起動或停車時，可能會導致突然的壓力或溫度波動。是否所有的BPHE都有自身的壓力控製器？

—在水側是否應用了電動閥或電磁閥？在BPHE之後安裝電磁閥，可能導致水擊。

—是否應用了通過調節運行時間可以半連續運行的閥門？這種閥門可能開1秒，關5秒，從關轉向開5秒，關1秒。它們是溫度，壓力驟變的原因。

—水中是否含有過量的氯離子或其它腐蝕劑？試取水樣。

外部檢查

—在正對進水口處的反麵蓋板上是否有鼓包？

—兩側是否有變形跡象？

—接管連接是否密封？

—檢查外表是否有運輸或安裝損壞？

BPHE凍結的防止/安裝

水凍結過程

壁溫恰好是0℃時，不會結冰，必須有一定的過冷度。

主流水溫接近0℃時，冰層會逐漸加厚最後把整個流道阻塞。

在一個直接膨脹蒸發器裏，製冷劑的進口溫度通常要比蒸發溫度高出1.5-2.5℃。流動形式一般是逆流，即溫度最低的水將遇到溫度最低的液態製冷劑。

在一般的穩定運行工況下，當壁溫還沒有降到0℃以下時蒸發溫度可能已經遠低於0℃了。但這種情況會在哪裏發生？

—很難確定。取決於溫度分布，水和製冷劑的壓力降等因素。

—先在一個流道內結冰，流道阻力增加而使水流量減小，水溫和壁溫被冷卻到更低的程度，結更多的冰，直至板片破裂。

—隻要蒸發溫度低於0℃，凍結都有可能發生。

乙二醇或鹽溶液凍結時，形成的冰晶體中含有純水，因此該冰晶體的融點是0℃。所以當溫度升高時“冰”依然存在，與水結的冰將融化有所不同。

由於這種結冰滯後作用，可能在蒸發器中出現冰的集結現象。所幸的是溶液冰晶體中含有乙二醇或鹽，因而它更象一團鬆散的泥漿而不象純冰那樣是堅硬的一塊。

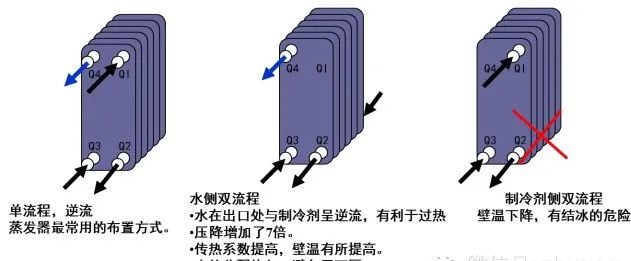

BPHE凍結的防止/熱力和水力設計
